Medidores tecnología GSM para entornos Rurales

MEDIDORES INTELIGENTES CON CONEXION GSM/GPRS.

IDEAL PARA SU APLICACIÓN EN ENTORNOS RURALES



DiMET3 Trifásico

DiMET3-G Trifásico

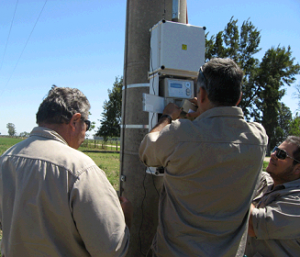

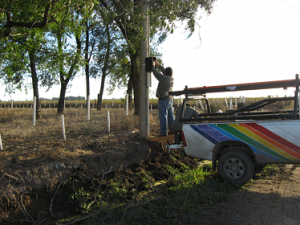

La medición a los usuarios rurales de energía suele presentar dificultades logísticas importantes, con costos que se incrementan ante las frecuentes imposibilidades de acceso al medidor en estaciones de lluvia o tranqueras cerradas el día de visita del toma estado. Por tal motivo la medición de energía en forma remota así como el control inteligente de terminales instalados en dichas zonas rurales, se torna en una herramienta de gran valor cuando es necesario contar con un control del consumo eléctrico y disminuir los costos operativos.

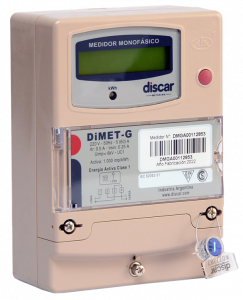

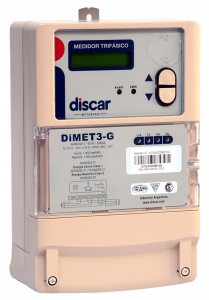

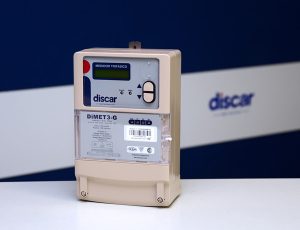

Los medidores DiMET-G y DiMET3-G son las variantes monofásica y trifásica de los medidores de energía eléctrica inteligentes DiMET, capaces de telesupervisarse electrónicamente con el Sistema Centralizado de Gestión Mr.DiMS mediante una conexión GSM/GPRS.

Estos medidores son la solución ideal para entornos rurales, donde las comunicaciones basadas en PLC (Power Line Communications) son inviables debido a las distancias existentes entre un suministro y el próximo.

Los medidores DiMET-G poseen un SIM holder para la tarjeta chip provista por la compañía de telefonía celular.





FUNCIONES

terminal-ruralLos medidores DiMET-G y DiMET3-G miden el consumo de energía del usuario, y verifican la calidad del servicio promediando y almacenando los valores de tensión, corriente y frecuencia cada 15 minutos (96 registros diarios), y almacenan esta información en memoria para su posterior transmisión al Sistema Centralizado de Gestión Mr.DiMS por medio de la comunicación GSM/GPRS.Permiten el corte y reconexión del suministro en forma manual o automática, mediante órdenes enviadas en forma remota desde el Sistema Central de Gestión Mr. DiMS y poseen para su utilización optativa, el corte programable del suministro por demanda de potencia máxima.Numerosos eventos de los terminales DiMET-G son detectados y reportados en el Sistema de Gestión Mr.DiMS, tales como: apertura del medidor, medidor desconectado, medidor sin consumo, estado de su pila interna, conexión y desconexión del suministro, medidor conectado al revés, reporte de las telesupervisiones realizadas, etc.Dependiendo de las regulaciones vigentes, los medidores DiMET-G almacenan en su memoria la tabla de tarifas vigente y pueden grabar una futura con su correspondiente fecha de aplicación. El cuadro tarifario puede contemplar diferentes tarifas: por hora; según día de la semana, feriados y días especiales.Los medidores se comunican directamente con el Sistema Centralizado de Gestión Mr.DiMS por medio de un vínculo GSM/GPRS, no requiriendo la utilización de un equipo concentrador.



CARACTERÍSTICAS:

  • Tipo de medidor: Medidor Estático de Energía Eléctrica.
  • Tipo de conexión: directa.
  • Lectura remota de todos los parámetros medidos (AMR).
  • Tensión nominal 220 VCA (DiMET-G) o bien 3×220/380 VCA (DiMET3-G). Por otros valores de tensión: consultar.
  • Corriente máxima (Imax): 60 Amp (DiMET-G); 80 Amp (DiMET3-G).
  • Precisión: Energía Activa: Clase 1, Energía Reactiva: Clase 2.
  • Display de LCD de 2 líneas de 16 caracteres alfanuméricos.
  • Capacidad de corte y reconexión del suministro por órden remota.
  • Registro periódico de tensión, corriente, frecuencia, demanda y energía (cada 15 minutos).
  • Registro de eventos (apertura de gabinete, conexión al revés, terminal sin consumo, etc).
  • Programación remota de umbrales de demanda permitida, y umbrales de tensión máxima y mínima.
  • Soporte para energía pre-paga o pos-paga (ver módulo opcional Mr.DiMS WebPOS Prepago).
  • Reloj interno con batería de litio de alta duración.
  • Contraste del medidor: salida de pulsos por led 1000 pulsos/kWh.
  • Conector para antena GSM externa.
  • Facilidades tarifarias: 6 tarifas diferentes; 4 tipos de días; 24 cambios de tarifa por día; 30 días especiales; tabla vigente y futura.
  • Memoria para registros y eventos: tipo EEPROM no volátil de 1 Mbit. Almacena hasta 5 días de registros periódicos.
  • Seguridad en el flujo de datos: intercambio de datos con el Sistema Centralizado de Gestión Mr.DiMS después de un proceso de autenticación y encriptación de los datos.



GABINETE:

  • Caja: ABS ignífugo.
  • Visor y tapa: policarbonato transparente.
  • Dimensiones: 275 mm x 178 mm x 98 mm.
  • Protección: IP-51.



TECNOLOGÍA DE COMUNICACIÓN:

  • GPRS con antena externa
  • Ttarjeta SIM accesible para empresa prestadora protegido con precinto de seguridad.

IMPORTANTE: En las instalaciones rurales, dependiendo del grado de exposición a descargas atmosféricas en la zona, se requiere de la colocación de un protector contra descargas externo, tipo “Clase 2”, con capacidad para absorber disturbios de hasta 10KA.



CERTIFICACIONES:

Acceda aquí a la Página de Certificaciones.



FOLLETOS:
