Medidores tecnología PLC MESH para entornos Urbanos

MEDIDORES INTELIGENTES CON CONEXION PLC MESH (POWER LINE COMMUNICATIONS): LA SOLUCIÓN IDEAL PARA SU APLICACIÓN EN ENTORNOS URBANOS



Los medidores inteligentes DiMET-P y DiMET3-P son dispositivos de medición de la energía eléctrica electrónicos e inteligentes, tanto para uso residencial como para uso comercial, y son el elemento fundamental del sistema avanzado de administración de energía Mr.DiMS.

Mediante un modem incorporado, los medidores PLC se comunican por onda portadora (PLC = Power Line Communications) con el Concentrador DiMEC ubicado en el transformador o subestación más cercana. El Concentrador será el encargado de enviar la información al Sistema de Gestión Mr.DiMS mediante conectividad GSM/GPRS (telefonía celular), o bien por Internet de Alta Velocidad (mediante su puerto Ethernet incorporado).

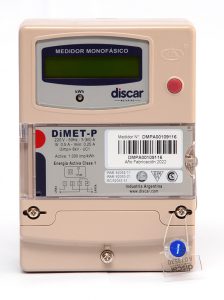

Medidor PLC Monofásico

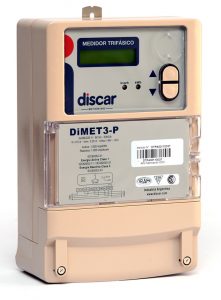

Medidor PLC Trifásico Directo

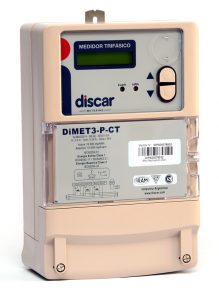

Medidor PLC Trifásico Indirecto

























FUNCIONES:

Los medidores DiMET-P y DiMET3-P miden el consumo de energía del usuario, y verifican la calidad del servicio promediando y almacenando los valores de tensión, corriente y frecuencia cada 15 minutos (96 registros diarios).

Permiten el corte y reconexión del suministro en forma manual o automática, mediante órdenes enviadas en forma remota desde el Sistema Central de Gestión Mr. DiMS y poseen para su utilización optativa, el corte programable del suministro por demanda de potencia máxima.

Numerosos eventos de los terminales DiMET-P son detectados y reportados en el Sistema de Gestión Mr.DiMS, tales como: apertura del medidor, medidor desconectado, medidor sin consumo, estado de su pila interna, conexión y desconexión del suministro, medidor conectado al revés, reporte de las telesupervisiones realizadas, etc.

Dependiendo de las regulaciones vigentes, los medidores DiMET-P almacenan en su memoria la tabla de tarifas vigente y pueden grabar una futura con su correspondiente fecha de aplicación. El cuadro tarifario puede contemplar diferentes tarifas: por hora; según día de la semana, feriados y días especiales.



CARACTERÍSTICAS:

  • Tipo de medidor: Medidor Estático de Energía Eléctrica.
  • Tipo de conexión: directa.
  • Medición bidireccional (consumo y generación).
  • Lectura remota de todos los parámetros medidos (AMR).
  • Tensión nominal 220 VCA (DiMET-P) o bien 3×220/380 VCA (DiMET3-P). Por otros valores de tensión: consultar.
  • Corriente máxima (Imax): 60 Amp (DiMET-P); 80 Amp (DiMET3-P).
  • Precisión Modelo DiMET-P: Energía Activa: Clase 1.
  • Precisión Modelo DiMET3-P: Energía Activa: Clase 1, Energía Reactiva Clase 2.
  • Display de LCD de 2 líneas de 16 caracteres alfanuméricos.
  • Capacidad de corte y reconexión del suministro por órden remota.
  • Registro periódico de tensión, corriente, frecuencia, demanda y energía (cada 15 minutos).
  • Registro de eventos (apertura de gabinete, conexión al revés, terminal sin consumo, etc).
  • Programación remota de umbrales de demanda permitida, y umbrales de tensión máxima y mínima.
  • Gestión de energía pre-paga o pos-paga (ver módulo opcional Mr.DiMS WebPOS Prepago).
  • Reloj interno con batería de litio de alta duración.
  • Contraste del medidor: salida de pulsos por led 1000 pulsos/kWh.
  • Facilidades tarifarias: 6 tarifas diferentes; 4 tipos de días; 24 cambios de tarifa por día; 30 días especiales; tabla vigente y futura.
  • Memoria para registros y eventos: tipo EEPROM no volátil de 1 Mbit. Almacena hasta 5 días de registros periódicos.
  • Seguridad en la comunicación de datos: se comunican con el concentrador DiMEC asociado mediante un protocolo que incluye encriptación de los datos. A su vez, los concentradores DiMEC intercambian datos con el Sistema Centralizado de Gestión Mr.DiMS mediante de un sofisticado proceso de autenticación y encriptación de datos.



GABINETE:

  • Caja: ABS ignífugo.
  • Visor y tapa: policarbonato transparente.
  • Dimensiones modelo monofásico DiMET-P: 120 mm x 167 mm x 62 mm
  • Dimensiones modelo trifásico DiMET3-P: 275 mm x 178 mm x 98 mm.
  • Protección: IP-51.



TECNOLOGÍA DE COMUNICACIÓN:

La tecnología de conectividad utilizada es PLC (Power Line Communication) bajo el estándar CENELEC-A, modulación DCSK. Todas las instalaciones de equipos con conectividad PLC requieren la instalación de un Concentrador de Datos DiMEC-P, que normalmente se ubica en las subestaciones transformadoras.
Conozca más sobre la tecnología PLC MESH utilizada por nuestro sistema haciendo click aquí.
Conozca más sobre el Concentrador de Datos PLC DiMEC-P haciendo click aquí.

Concentrador de datos PLC



CERTIFICACIONES:

Clase de Exactitud 1 según norma IRAM 2420:2001, con “Sello IRAM” otorgado por IRAM según Resolución de la Ex S.I.C. y M. Nº 92/98 y sus Resoluciones y Disposiciones Complementarias. Licencia Nº DC-E-D104-001-1.

Acceda aquí a la Página de Certificaciones.



FOLLETOS:
