Nuevo Concentrador de Datos DCU para redes PLC y Wi-SUN (2025)
El Nuevo Concentrador DCU (Data Concentrator Unit) es el vínculo de comunicación entre los terminales de usuario (todos los medidores DiMET en sus versiones PLC y Wi-SUN) instalados en los domicilios de los usuarios, y el Sistema Central de Gestión Mr.DiMS.
El concentrador DCU es el dispositivo que funciona como elemento intermediario entre los medidores DiMET distribuidos en la red eléctrica (en sus PLC ó Wi-SUN) y el sistema de gestión eléctrica Mr.DiMS. El DCU recolecta los datos de los medidores y los envía a la nube de Mr.DiMS para que estos puedan ser procesados y presentados.
Cuando los medidores utilizan como medio de conectividad la tecnología PLC, Mesh los concentradores DCU son instalados normalmente en las subestaciones transformadoras desde la cual salen los distintos ramales de alimentación. Cuando el medio de conectividad es la tecnología Wi-SUN Mesh (RF), la ubicación puede ser diferente, donde es más importante la altura y la inexistencia de obstáculos físicos mayores.
La comunicación entre el concentrador DCU y el Sistema Mr.DiMS se realiza mediante un sistema redundante vía GSM (telefonía celular 2G/4G), y/o por WiFi (incorporado) y/o utilizando su puerto Ethernet incorporado.
El concentrador DCU está especialmente diseñado para ser implementado como parte de las soluciones de medición inteligente en entornos urbanos.
Un concentrador DCU posee capacidad de gestionar hasta 300 medidores PLC y 300 medidores Wi-SUN, dependiendo de las condiciones eléctricas y la topología de la instalación (distancias, número de “saltos”, etc). En una misma subred eléctrica pueden convivir varios concentradores DCU, y los terminales se conectarán de manera inteligente a aquél concentrador con quien obtengan mejores condiciones de conectividad.
FUNCIONES:
- Interroga secuencialmente y en forma bidireccional a sus medidores asociados con tecnología PLC y/o Wi-SUN; recoge y guarda la información en memoria no volátil y la mantiene disponible (aún ante fallas de energía y comunicación) hasta la posterior transmisión al Sistema Central de Gestión Mr.DiMS.
- Administra la lista de los terminales, por número de serie, que se conectan a su circuito y conforma el mapa de la red, detectando y reportando su estado (activo o inactivo).
- Almacena la información hasta ser enviada al Sistema Central de Gestión, vía GSM (2G/4G), via WiFi, o bien via su puerto Ethernet.
CARACTERÍSTICAS DESTACADAS:
- La versión DCU-PS soporta ambos mecanismos de conectividad (PLC y Wi-SUN) simultáneamente, lo cual permite la realización de instalaciones híbridas sin ningún inconveniente.
- Posee conexión trifásica para poder conectar equipos PLC en cualquiera de las fases.
- Posee sistema “last-gasp” que ante caso de corte total de energía, duante 40 segundos el sistema puede realizar una última telesupervisión y apagarse ordenadamente.
- Capacidad de monitoreo y configuración in-situ por medio de la conexión WiFi incorporada: basta conectarse con un navegador de internet (puede ser desde un celular o tablet), y se accede a una página de monitoreo y configuración embebida. Ideal para equipos instalados en altura.
- Seguridad en la comunicación de datos: los terminales con comunicación PLC Mesh o Wi-SUN se comunican con el concentrador DCU asociado mediante un protocolo que incluye autenticación y datos encriptados. A su vez, los concentradores DCU intercambian datos con el Sistema Centralizado de Gestión Mr.DiMS luego de un sofisticado proceso de autenticación y encriptación.

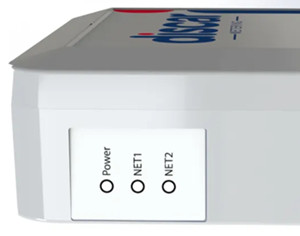

- Indicadores Led laterales permiten visualizar el estado del equipo.

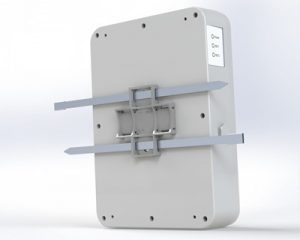

- Liviano y de fácil montaje mediante un accesorio (incluído) para fijación mediante zunchos.
ESPECIFICACIONES:
- Conectividad PLC Mesh (Power Line Communication) estándar CENELEC-A, modulación DCSK. (Conozca más sobre la tecnología PLC utilizada por nuestro sistema, haciendo click aquí).
- Conectividad Wi-SUN® FAN 1.0 Mesh.

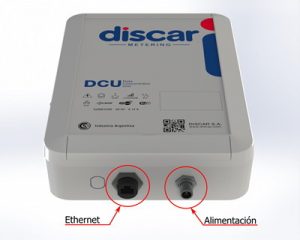

- Alimentación monofásica 220 Volts. Conexión trifásica para conectividad PLC en las 3 fases. Consumo: 15W. Incluye cable con conector trifásico de alimentación estanco.
- Gabinete plástico ASA estanco apto exteriores resistente UV, según norma IP-67.
- Triple conectividad redundante hacia Mr.DiMS:
- Conector Ethernet RJ45 10/100 Mbps
- Módulo WIFI 4/5 GHz Dual Band (802.11ac)
- Celular LTE Cat M1/Cat NB2/EGPRS
- Procesador ARM Cortex™-A7 sistema operativo YOCTO Linux.
- Dimensiones: 280 x 200 x 65 [mm].

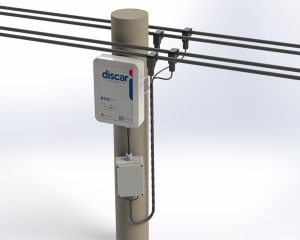

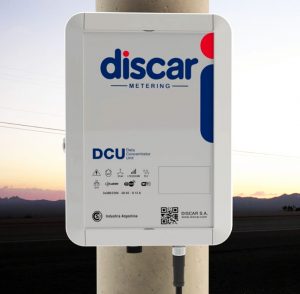

- Montaje apto pared o montaje en poste mediante zunchos.
VERSIONES:
- Modelo DCU-PS: Concentrador DUAL PLC Mesh (Power Line Communications) y Wi-SUN Mesh.
- Modelo DCU-L: Concentrador LoRaWan (próximamente)
CERTIFICACIONES:
Acceda aquí a la Página de Certificaciones.
